Привет! Как поставщик продукции с шагом 0,60 мм, я уже некоторое время в этой игре и знаю, что, хотя шаг 0,60 мм имеет свои преимущества, это не только солнечный свет и радуга. Давайте углубимся в некоторые недостатки использования шага 0,60 мм.
Проблемы сборки
Одним из основных недостатков шага 0,60 мм является сложность сборки. Небольшой шаг означает, что компоненты расположены очень близко друг к другу. Это существенно усложняет сборку вручную. Даже при использовании автоматизированных сборочных машин требуемая точность невероятно высока. Например, при размещении устройств поверхностного монтажа (SMD) на печатной плате (PCB) устройства для захвата и размещения должны быть откалиброваны с очень высокой степенью точности. Небольшое смещение может привести к короткому замыканию или ухудшению электрических соединений.
Более того, пайка становится кошмаром. Крошечные площадки на печатной плате и сами компоненты настолько малы, что между соседними выводами легко создать перемычки припоем. Паяные перемычки могут вызвать самые разные проблемы: от прерывистых электрических соединений до полного отказа схемы. А если вы пытаетесь переделать паяное соединение, это похоже на микрохирургию. Вам потребуются специальные инструменты и твердая рука, чтобы не повредить окружающие компоненты.
Расходы
Стоимость компонентов с шагом 0,60 мм может быть довольно высокой. Прежде всего, процесс производства этих компонентов более сложен. Чем меньше шаг, тем более точным должно быть производственное оборудование. Это означает, что производственным предприятиям приходится инвестировать в современное оборудование, что, в свою очередь, повышает стоимость комплектующих.
Во-вторых, доходность при производстве зачастую ниже. Из-за высоких требований к точности значительное количество компонентов может быть забраковано при контроле качества. Эта потеря должна быть учтена в окончательной цене приемлемых компонентов. В результате покупатели платят больше за изделия с шагом 0,60 мм по сравнению с изделиями с большим шагом.
Проверка и тестирование
Проверка и тестирование компонентов с шагом 0,60 мм — непростая задача. Традиционных методов проверки может быть недостаточно для обнаружения всех потенциальных проблем. Например, визуальный осмотр невооруженным глазом или даже с помощью стандартной лупы недостаточно точен. Вам нужны передовые методы контроля, такие как системы рентгеновского контроля или автоматизированные системы оптического контроля (AOI). Эти системы дороги в покупке и обслуживании.
Проверка электрических характеристик компонентов с шагом 0,60 мм также непроста. Маленький шаг затрудняет точное подключение тестовых щупов. Вам потребуются специализированные испытательные приспособления, которые часто изготавливаются индивидуально для каждого конкретного компонента. Это увеличивает общую стоимость процесса тестирования.
Экологическая чувствительность
Компоненты с шагом 0,60 мм более чувствительны к факторам окружающей среды. Небольшой размер компонентов означает, что они имеют большее соотношение поверхности к объему. Это делает их более склонными к впитыванию влаги. Влага может вызвать коррозию металлических частей компонентов, что со временем приведет к сбоям в работе электрооборудования.
Изменения температуры также могут иметь существенное влияние. Компоненты с малым шагом расширяются и сжимаются быстрее в ответ на изменения температуры по сравнению с компонентами с более крупным шагом. Это может вызвать механическое напряжение на паяных соединениях и самих компонентах, что потенциально может привести к трещинам и сбоям.
Проблемы совместимости
Совместимость может стать настоящей головной болью при использовании компонентов с шагом 0,60 мм. Они могут быть несовместимы со старыми конструкциями печатных плат или производственными процессами. Например, если вы пытаетесь установить компонент с шагом 0,60 мм на существующую печатную плату, которая была разработана для большего шага, вы можете столкнуться с проблемами физической и электрической совместимости.
Кроме того, когда дело доходит до запасных частей, найти точное соответствие компонентам с шагом 0,60 мм может быть сложно. Если какой-то компонент выходит из строя и вы не можете найти точную замену, вам, возможно, придется перепроектировать всю печатную плату, что отнимает много времени и средств.
Альтернативы и заменители
Если вы столкнулись с некоторыми из этих недостатков при шаге 0,60 мм, есть альтернативы. Например, вы можете проверитьАльтернативы JST SM04B — XSRS — ETB, шаг 0,60 мм, жатка, SMD, правый угол, позолота (Au)иАльтернативы JST SM10B — XSRS — ETB, шаг 0,60 мм, жатка, SMD, правый угол, позолота (Au). Это может принести некоторое облегчение с точки зрения стоимости, простоты сборки или совместимости.

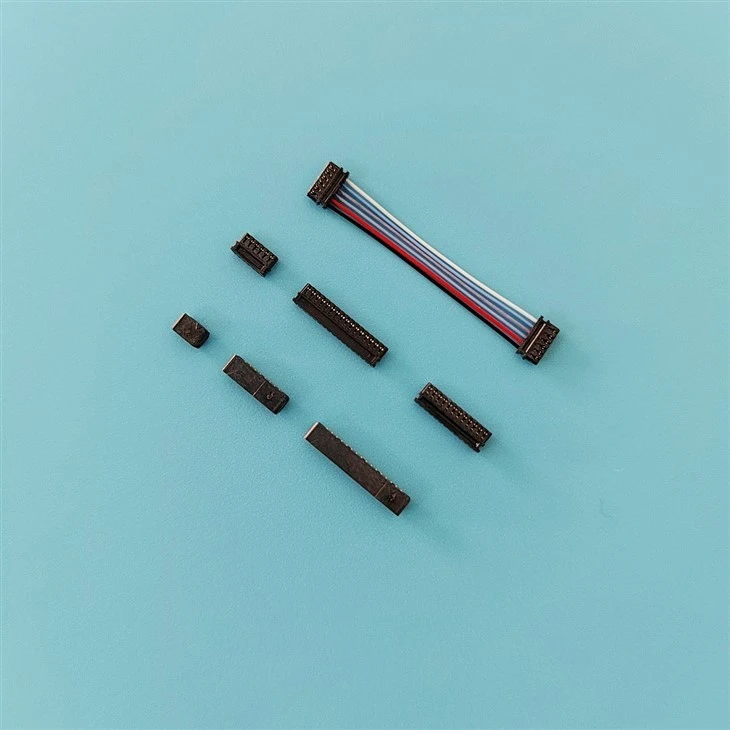

Другой вариант – этоЗамените разъем JST 15XSR - 36S IDC. Это может быть хорошей альтернативой в зависимости от ваших конкретных требований.
Подведение итогов
Несмотря на эти недостатки, компоненты с шагом 0,60 мм по-прежнему имеют свое место на рынке, особенно в приложениях, где решающее значение имеют высокая плотность и миниатюризация. Однако важно осознавать проблемы, которые они представляют. Если вы планируете использовать в своем проекте компоненты с шагом 0,60 мм, тщательно взвесьте все «за» и «против».
Если у вас есть какие-либо вопросы о наших продуктах с шагом 0,60 мм или вы хотите обсудить потенциальные решения для вашего проекта, свяжитесь с нами. Мы здесь, чтобы помочь вам принять лучшее решение, соответствующее вашим потребностям.
